1.Высокая надёжность
Блок цилиндров и головка выполнены из легированного чугуна с высокой прочностью. Цельнокованый стальной коленчатый вал и подшипники скольжения обеспечивают высокую надёжность, компактные габариты и малый вес. Межремонтный ресурс превышает 15 000 часов.
2.Экономичность и экологичность
Применение технологии четырёх клапанов и запатентованной технологии сгорания Yuchai обеспечивает оптимизацию процессов сгорания и выбросов, а также более полное сгорание топлива. Система HPCR, высокоэффективная камера сгорания и вихреобразование во впускном тракте обеспечивают показатель расхода топлива, значительно превосходящий показатели отечественных изделий аналогичной мощности.
Применение полностью электронного управления позволяет изделию соответствовать требованиям стандартов по выбросам China II и IMO II для судовых двигателей.
3. Безопасность и комфорт
Оснащение цифровыми интеллектуальными локальными и дистанционными приборами мониторинга позволяет в реальном времени контролировать и защищать работу двигателя; интегрированный чугунный выпускной патрубок с охлаждающей рубашкой пресной воды снижает температуру в машинном отделении, повышает безопасность эксплуатации, обеспечивает стабильную работу и низкий уровень шума и вибраций.
4. Высокая адаптивность
Имеет автоматическую и ручную функции параллельной работы, характеристики соответствуют требованиям «Общих технических условий на судовые дизель-генераторные установки» (GB/T 13032-2010).
| Наименование | Основные технические параметры | ||

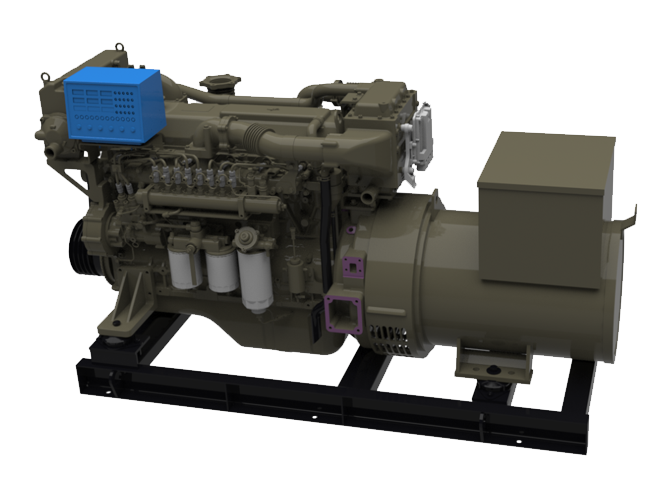

| Модель генераторной установки | CCFJ120J-W | CCFJ150J-W2 | |
| Номинальная мощность (кВт) | 120 | 150 | |
| Номинальное напряжение (В) | 400 | 400 | |
| Номинальный ток (А) | 216,5 | 270,6 | |
| Номинальная частота (Гц) | 50 | ||
| Номинальный коэффициент мощности (COSφ) | 0,8 (с отставанием по фазе) | ||
| Номинальная частота вращения (об/мин) | 1500 | ||
| Абсолютное значение установившегося регулирования напряжения (%) | ≤2,5 | ||
| Абсолютное значение переходного отклонения напряжения (%) | При внезапном снятии 60 % номинального тока нагрузки | ≤20 | |
| При внезапном подключении 60 % номинального тока нагрузки | ≤15 | ||
| Время стабилизации напряжения (с) | ≤1,5 | ||
| Абсолютное значение коэффициента колебания напряжения (%) | ≤1 | ||
| Переходное отклонение частоты (%) | При внезапном подключении нагрузки 0–50 % | ≤10 | |
| При внезапном подключении нагрузки 50–100 % | ≤10 | ||
| При внезапном снятии нагрузки 100%–0 | ≤10 | ||
| Время стабилизации частоты после переходного процесса (с) | ≤5 | ||
| Зона нечувствительности системы регулирования частоты вращения генераторной установки (%) | ≤0,5 | ||
| Регулирование частоты в установившемся режиме (%) | ≤5 | ||
| Удельный расход топлива при номинальном режиме (г/(кВт·ч)) | ≤230 | ||
| Коэффициент колебания частоты (%) | ≤0,5 | ||
| Удельный расход масла (г/(кВт·ч)) | ≤0,35 | ||
| Марка топлива | Лето: 0#, 10# лёгкое дизельное топливо высшего или первого сорта по GB 19147-2016; | ||
| Зима: 0#, -10#, -20# и -35# лёгкое дизельное топливо высшего или первого сорта по GB 19147-2016 (выбор в зависимости от температуры окружающей среды) | |||
| Марка масла | Лето: 40CF, 15W/40CF | ||
| Зима: 30CD, 10W/30CD или другое дизельное масло не ниже класса CF по GB 11122-2006, подходящее для условий эксплуатации | |||
| Способ пуска | Электрический пуск | ||
| Способ охлаждения | Внутренний контур: замкнутое циркуляционное водяное охлаждение, Внешний контур, Охлаждение забортной водой | ||
| Способ подключения обмотки генератора | Трёхфазная четырёхпроводная система | ||
| Режим работы генераторной установки | Непрерывный | ||
| Условия эксплуатации | Температура окружающей среды | 45°C | |
| Температура забортной воды | 32°C | ||
| Угол наклона | Крен: 15°; бортовая качка: 22,5°; дифферент: 7,5°; килевая качка: 10° | ||
| Повышение температуры | Класс нагревостойкости A | 55°C | |
| Короткое замыкание | Альтернатор и его система возбуждения способны поддерживать ток не менее трёх номинальных значений в течение не менее 2 секунд в условиях установившегося короткого замыкания. | ||
| Перегрузка | 50% сверхток; 2 мин | ||
| Модель дизельного двигателя | YCA08200L-C22 | YCA08240L-C22 | |
| Номинальная мощность дизельного двигателя (кВт) | 145 | 176 | |
| Модель альтернатора | SB-HW4.D-120 | SB-HW4.D-150 | |
| Номинальная мощность генератора (кВт) | 120 | 150 | |
| Масса генераторной установки (кг) | 1500 | 1600 | |
| Габаритные размеры (Д × Ш × В), мм | 2059×952×1112.2 | 2059×952×1112.2 | |
| Примечание: Примечание: размеры (Д × Ш × В) могут варьироваться в зависимости от комплектации. | |||
