1.Высокая экономичность
Применение технологии четырёх клапанов существенно увеличивает проходное сечение впускных и выпускных каналов, обеспечивает более равномерное распыление топлива, более полное сгорание, низкий уровень дымности выхлопа, пониженный расход топлива, пологую внешнюю характеристику и расширенную экономичную зону работы.
2.Безопасность и надёжность
Блок цилиндров из высокопрочного легированного чугуна и цельнокованый стальной коленчатый вал обеспечивают безопасную работу двигателя. Охладитель наддувочного воздуха с охлаждением пресной водой имеет более длительный и надёжный срок службы. Конструкция выхлопного коллектора с водяным охлаждением эффективно снижает температуру в машинном отделении, повышая безопасность и комфорт на судне.
3.Удобство обслуживания
Модульная конструкция, «мокрые» гильзы цилиндров, схема «одна головка на цилиндр» и боковое сервисное окно в блоке цилиндров обеспечивают удобство монтажа и технического обслуживания.
4.Высокая производительность
Применение эффективной технологии турбонаддува с промежуточным охлаждением обеспечивает более высокую литровую мощность и крутящий момент, значительный запас по мощности, высокие рабочие показатели и устойчивость в различных режимах эксплуатации.
5.Высокая адаптивность
Имеется функция автоматического и ручного параллельного подключения; показатели соответствуют требованиям стандарта GB/T 13032-2010 «Общие технические условия для судовых дизель-генераторных установок».
| Наименование | Основные технические параметры | |||

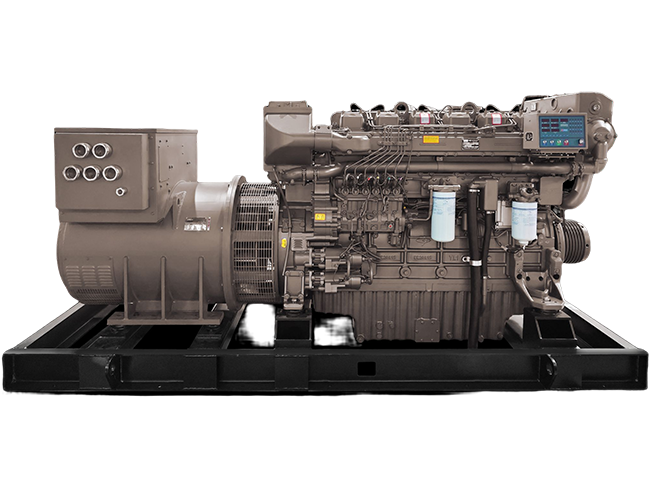

| Модель генераторной установки | CCFJ450J-W | CCFJ500J-W1 | CCFJ600J-W2 | |
| Тип электроснабжения | Трёхфазный переменный ток | |||
| Номинальная мощность (кВт) | 450 | 500 | 600 | |
| Номинальное напряжение (В) | 400 | 400 | 400 | |
| Номинальный ток (А) | 812 | 902,1 | 1083 | |
| Номинальная частота (Гц) | 50 | |||
| Номинальный коэффициент мощности (COSφ) | 0,8 (с отставанием по фазе) | |||
| Номинальная частота вращения (об/мин) | 1500 | |||
| Абсолютное значение установившегося регулирования напряжения (%) | ≤2,5 | |||
| Абсолютное значение переходного отклонения напряжения (%) | При внезапном снятии 60 % номинального тока нагрузки | ≤20 | ||
| При внезапном подключении 60 % номинального тока нагрузки | ≤15 | |||
| Время стабилизации напряжения (с) | ≤1,5 | |||
| Абсолютное значение коэффициента колебания напряжения (%) | ≤1 | |||
| Абсолютное значение переходного отклонения частоты (%) | При внезапном подключении нагрузки −50% | ≤10 | ||
| При внезапном подключении нагрузки 50–100 % | ||||
| При внезапном снятии нагрузки 100%–0 | ||||
| Время стабилизации частоты после переходного процесса (с) | ≤5 | |||
| Регулирование частоты в установившемся режиме (%) | ≤5 | |||
| Абсолютное значение колебания частоты (%) | ≤1 | |||
| Зона нечувствительности системы регулирования частоты вращения генераторной установки (%) | ≤0,5 | |||
| Удельный расход топлива при номинальном режиме (г/(кВт·ч)) | ≤230 | |||
| Удельный расход масла (г/(кВт·ч)) | ≤0,3 | |||
| Марка топлива | Лето: 0#, 10# лёгкое дизельное топливо высшего или первого сорта по GB 19147-2016; | |||
| Зима: 0#, -10#, -20#, -35# лёгкое дизельное топливо высшего или первого сорта по GB 19147-2016 (выбор в зависимости от температуры окружающей среды) | ||||
| Марка масла | Лето: 40CF, 15W/40CF | |||
| Зима: 30CD, 10W/30CD или другое дизельное масло не ниже класса CF по GB 11122-2006, подходящее для условий эксплуатации | ||||
| Способ пуска | Электрический пуск | |||
| Способ охлаждения | Внутренний контур охлаждения: замкнутая система циркуляционного водяного охлаждения. Внешний контур охлаждения: открытая система водяного охлаждения | |||
| Способ подключения обмотки генератора | Трёхфазная четырёхпроводная система | |||
| Режим работы генераторной установки | Непрерывный | |||
| Условия эксплуатации | Температура окружающей среды | 45°C | ||
| Температура забортной воды | 32°C | |||
| Угол наклона | Крен: 15°; бортовая качка: 22,5°; дифферент: 7,5°; килевая качка: 10° | |||
| Повышение температуры | Класс нагревостойкости A | 55°C | ||
| Метод измерения R | ||||
| Короткое замыкание | Альтернатор и его система возбуждения способны поддерживать ток не менее трёх номинальных значений в течение не менее 2 секунд в условиях установившегося короткого замыкания. | |||
| Перегрузка | 50% сверхток; 2 мин | |||
| Модель дизельного двигателя | YC6TF815L-C24 | YC6TF815L-C24 | YC6TF980L-C22 | |
| Номинальная мощность дизельного двигателя (кВт) | 600 | 600 | 720 | |
| Модель альтернатора | SB-HW4.D-450 | SB-HW4.D-500 | SB-HW4.D-600 | |
| Номинальная мощность генератора (кВт) | 450 | 500 | 600 | |
| Масса генераторной установки (кг) | 5230 | 5355 | 5930 | |
| Габаритные размеры (Д × Ш × В), мм | 3277×1481×1950 | 3277×1481×1950 | 3464×1481×1950 | |
| Примечание: Примечание: размеры (Д × Ш × В) могут варьироваться в зависимости от комплектации. | ||||
